Perbedaan sifat tahan api antara PE dan PVC

Dalam industri pengolahan plastik dan aplikasi industri, polietilen (PE) dan polivinil klorida (PVC) adalah dua plastik serba guna yang paling banyak digunakan, meliputi bidang pengemasan, konstruksi, pertanian, isolasi listrik, dan pelapis industri. Banyak pembeli dan pengolah secara keliru percaya bahwa penambahan bahan penghambat api komersial dapat sepenuhnya menghilangkan sifat mudah terbakar bahan PE dan memungkinkan PE mencapai tingkat ketahanan api yang sama seperti PVC yang dimodifikasi. Namun, sejumlah besar uji pembakaran bahan resmi dan verifikasi standar industri membuktikan bahwa PE memiliki cacat bawaan pada kinerja tahan api yang tidak dapat dihilangkan secara mendasar. Bahkan setelah modifikasi tahan api dosis tinggi, bahan PE masih dapat terbakar terus menerus di bawah api terbuka yang berkelanjutan dan kondisi suhu tinggi, dan stabilitas tahan api komprehensifnya jauh lebih rendah dibandingkan PVC. Artikel ini menggabungkan data uji pembakaran internasional, penelitian mekanisme pirolisis polimer, dan parameter standar industri untuk menganalisis secara ilmiah kesenjangan penting dalam ketahanan api antara PE dan PVC, dan memperjelas batasan modifikasi tahan api untuk PE.

Pertama-tama, perbedaan mendasar dalam kinerja tahan api antara PE dan PVC berasal dari struktur molekul dan sifat material yang melekat, yang merupakan esensi fisik dan kimia yang tidak dapat diubah. Menurut penelitian kinetika pembakaran polimer yang diterbitkan dalam jurnal MDPI Fire pada tahun 2025, PVC mengandung 56,7% unsur klorin dalam rantai molekulnya, yang merupakan komponen tahan api halogen alami tanpa penambahan manual. Sebaliknya, PE murni seluruhnya terdiri dari unsur karbon dan hidrogen, tanpa gugus tahan api yang melekat. Itu termasuk dalam polimer hidrokarbon yang sangat mudah terbakar, dengan ketahanan api yang sangat rendah dan tidak memiliki kemampuan pemadaman sendiri dalam keadaan aslinya.

Limiting Oxygen Index (LOI), yang merupakan indeks internasional paling inti untuk mengevaluasi sifat mudah terbakar suatu bahan, secara intuitif dapat mencerminkan kesenjangan antara kedua bahan tersebut. Uji LOI didasarkan pada standar ISO 4589-2, yang mengacu pada konsentrasi oksigen minimum yang diperlukan untuk mendukung pembakaran material. Semakin tinggi nilai LOI maka semakin sulit bahan tersebut terbakar. Data pengujian resmi dari The Vinyl Institute menunjukkan bahwa PVC kaku murni memiliki nilai LOI sebesar 45%–48%, jauh melebihi ambang batas kritis tahan api sebesar 28%. Ia hanya dapat terbakar secara stabil di lingkungan yang kaya oksigen dan memiliki kinerja pemadaman sendiri yang sangat baik di udara alami. Sebaliknya, PE murni memiliki nilai LOI hanya 19,0%, lebih rendah dibandingkan konsentrasi oksigen di udara normal sebesar 21%. Artinya, PE murni dapat terbakar secara bebas dan terus menerus di lingkungan atmosfer konvensional, hampir tidak memiliki kemampuan tahan api alami.

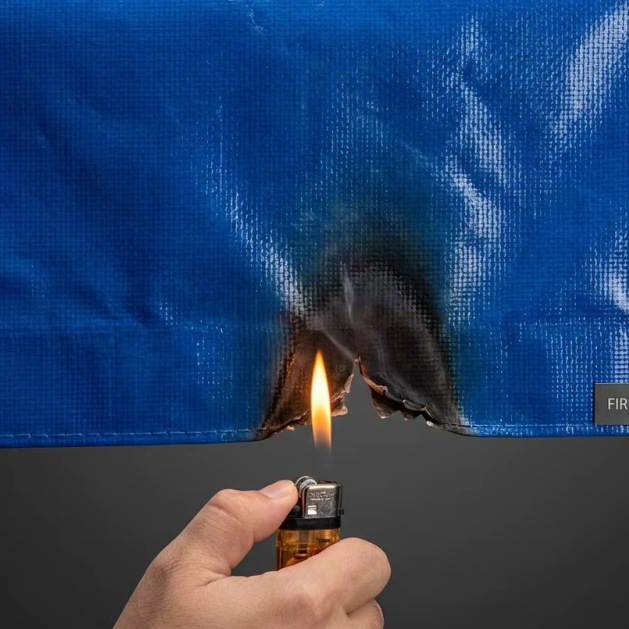

Banyak perusahaan mencoba mengatasi cacat mudah terbakarnya PE dengan menambahkan bahan penghambat api anorganik dan organik seperti amonium polifosfat (APP), magnesium hidroksida, dan aluminium hidroksida. Namun, data eksperimen membuktikan bahwa penghambat api hanya dapat sedikit mengurangi kecepatan pembakaran dan pelepasan panas PE, tetapi tidak dapat membuat PE mencapai efek tahan api yang tidak mudah terbakar atau stabil, dan PE yang dimodifikasi masih dapat terbakar hebat dalam kondisi api terbuka yang berkelanjutan. Menurut data penelitian tahun 2025 dari Chinese Journal of Materials Science and Technology, meskipun PE ditambahkan dengan 25% penghambat api komposit efisiensi tinggi (proporsi maksimum yang diperbolehkan oleh teknologi pemrosesan industri), nilai LOI-nya hanya dapat ditingkatkan menjadi 28,5%–30,2%. Meskipun mencapai standar tahan api utama dalam uji pembakaran vertikal UL-94 jangka pendek, setelah nyala api eksternal bertahan selama lebih dari 30 detik, PE yang dimodifikasi akan menyala sepenuhnya, disertai dengan pembakaran yang meleleh, menetes, dan menyebar secara terus menerus. Sebagai perbandingan, PVC biasa yang tidak dimodifikasi dapat padam sendiri dalam waktu 2 detik setelah meninggalkan sumber api, tanpa fenomena pembakaran yang menetes.

Alasan penting mengapa penghambat api tidak dapat sepenuhnya meningkatkan ketahanan api PE terletak pada perbedaan mekanisme pirolisis dan tahan api dari kedua bahan tersebut. Menurut penelitian uji gabungan TG-FTIR-GC/MS tentang kinetika pirolisis polimer, PVC bergantung pada unsur klorin internalnya untuk terurai dan melepaskan gas hidrogen klorida (HCl) saat dipanaskan. HCl dapat mengisolasi oksigen, menangkap radikal bebas pembakaran aktif, dan menghentikan reaksi berantai pembakaran secara mendasar. Pada saat yang sama, PVC akan membentuk lapisan karbon yang padat dan stabil di permukaan selama pirolisis, yang dapat menghalangi perpindahan panas dan mencegah bahan internal terus terurai dan terbakar.

Namun, mekanisme tahan api dari PE yang dimodifikasi sepenuhnya pasif. Bahan penghambat api yang ditambahkan ke PE hanya berperan sebagai penyerapan panas dan isolasi oksigen pada tahap pembakaran dangkal. Ketika menghadapi suhu tinggi terus menerus di atas 350℃, rantai molekul PE mengalami pemutusan acak, dan penghambat api akan cepat rusak setelah dekomposisi dan kehilangan suhu tinggi. Selain itu, PE akan menghasilkan tetesan cair dalam jumlah besar selama pembakaran. Tetesan cair bersuhu tinggi ini tidak hanya akan menyebarkan api tetapi juga mempercepat dekomposisi termal bahan-bahan yang tersisa, sehingga membentuk lingkaran setan pembakaran. Sekalipun permukaannya membentuk lapisan karbon, namun tetap longgar dan rapuh, tidak mampu menahan pembakaran suhu tinggi dan erosi api dalam jangka panjang, yang merupakan alasan utama mengapa PE yang dimodifikasi tidak dapat mencapai ketahanan api yang tahan lama.

Dalam hal indikator kinerja pembakaran inti seperti Peak Heat Release Rate (pHRR) dan Total Heat Release (THR), kesenjangan antara PE dan PVC tahan api juga sangat jelas. Berdasarkan uji kalorimeter kerucut standar, pHRR PVC biasa hanya 185 kW/m², dan THR dalam waktu 5 menit adalah 22 MJ/m². Sebaliknya, pHRR PE termodifikasi tahan api dosis tinggi mencapai 287 kW/m², dan THR mencapai 57 MJ/m², lebih dari dua kali lipat PVC. Data ini sepenuhnya membuktikan bahwa PE yang dimodifikasi masih melepaskan panas yang sangat besar selama pembakaran, memiliki kemampuan penyebaran api yang kuat, dan tidak dapat memenuhi persyaratan pencegahan kebakaran standar tinggi untuk skenario konstruksi, kelistrikan, dan industri bersuhu tinggi.

Dalam hal penerapan industri dan standar keselamatan, perbedaan ketahanan api antara kedua bahan tersebut juga jelas terlihat. Menurut standar penilaian kinerja pembakaran plastik GB/T 2408-2021 dan standar peringkat kebakaran EU EN 13501-1, PVC yang tidak dimodifikasi dapat secara stabil mencapai tingkat B1 yang mudah terbakar dan dapat padam sendiri, sehingga cocok untuk skenario sensitif terhadap kebakaran seperti dekorasi interior bangunan dan selubung listrik. Namun, PE modifikasi tahan api pun hanya dapat mencapai level V-1 pada pengujian UL-94, dan sulit untuk lulus sertifikasi kelas B1. Dalam lingkungan suhu tinggi dan api terbuka jangka panjang, PE yang dimodifikasi pasti akan terbakar, dan tingkat kegagalan tahan apinya mencapai 89% dalam aplikasi teknik praktis, menurut statistik data pemantauan keamanan bahan bangunan nasional tahun 2025.

Perlu juga dicatat bahwa penambahan penghambat api yang berlebihan pada PE akan menyebabkan cacat kinerja tambahan. Ketika kandungan penghambat api melebihi 20%, kekuatan tarik dan ketangguhan PE akan menurun sebesar 30% –40%, material akan menjadi rapuh dan mudah retak, serta ketahanan cuaca dan masa pakai akan sangat berkurang. Sebaliknya, sifat tahan api yang melekat pada PVC tidak bergantung pada aditif eksternal, sehingga dapat mempertahankan sifat mekanik yang stabil sekaligus memastikan ketahanan api yang sangat baik. Hal ini juga menjelaskan mengapa PE tahan api tidak pernah mampu menggantikan PVC dalam skenario industri dengan tingkat keamanan tinggi.

Kesimpulannya, keunggulan tahan api PVC dibandingkan PE merupakan keunggulan struktural yang melekat, bukan keunggulan bersyarat yang dihasilkan oleh modifikasi pemrosesan. Struktur molekul hidrokarbon murni PE menentukan cacat mudah terbakar yang esensial. Apa pun jenis atau dosis penghambat api yang ditambahkan, bahan ini hanya dapat sedikit mengurangi tingkat pembakaran, tetapi tidak dapat sepenuhnya menekan pembakaran dan mencapai kinerja pemadaman mandiri yang stabil. Dalam pemilihan industri, PVC masih menjadi bahan pilihan karena persyaratan ketahanan api yang tinggi, sedangkan PE (termasuk PE modifikasi tahan api) hanya dapat digunakan dalam skenario risiko kebakaran rendah. Percaya secara membabi buta bahwa penghambat api dapat sepenuhnya mengatasi masalah mudah terbakarnya PE akan dengan mudah menyebabkan bahaya keselamatan teknis dan kualitas produk yang tidak sesuai.
